推力圆柱滚子FAG轴承和保持架组件

时间:2020-12-25 作者:admin 分享到:

FAG推力圆柱滚子轴承

推力圆柱滚子轴承、推力圆柱滚子和保持架组件、推力圆柱轴承垫圈

一、特性

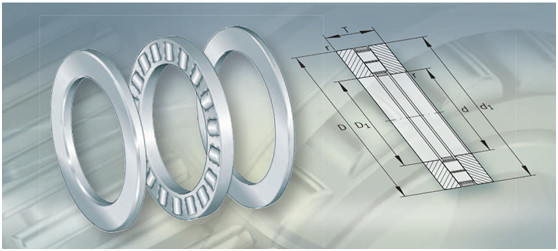

推力圆柱滚子轴承由推力圆柱滚子和保持架组件K、座圈GS 和轴圈WS 组成。轴承具有很小的轴向截面高度、高承载能力、高刚度并能承受一个方向的轴向力。轴承811、812 系列是单列轴承并符合DIN 722/ISO 104,轴承893、894 系列是双列轴承并符合DIN 616/ISO 104。保持架材料为尼龙或黄铜。

二、推力圆柱滚子和保持架组件

保持架组件由推力保持架和一列或两列圆柱滚子组成。直径系列1、2、3、4 符合标准DIN 616/ISO 104。保持架材料为尼龙或黄铜且轴引导为标准方式。保持架组件具有很小的轴向截面高度和高的承载能力。它们只能承受一个方向的轴向力。径向力必须由其它部件承受。推力保持架组件与轴圈或座圈一起使用或直接将其集成在相邻结构上。如果不与推力轴承垫圈一起使用,则它们的滚道需要按照滚动轴承的滚道加工。

三、推力轴承垫圈

座圈座圈必须与座孔中心对齐,如果相邻结构不能作为运行面就必须使用座圈。内径、外径和运行面必须是精加工的。直径系列1、2、3、4 符合标准DIN 616/ISO 104。轴圈轴圈必须与轴中心对齐,如果相邻结构不能作为运行面就必须使用轴圈。内径,外径和运行面必须是精加工的。直径系列1、2、3、4 符合标准DIN 616/ISO 104。轴承垫圈将轴承垫圈用作座圈或轴圈仅适用于那些不要求精确对中的应用场合。内径和外径车加工、运行面磨削加工。轴承垫圈可以与推力圆柱滚子和保持架组件K811 或者推力滚针和保持架组件AXK 一起使用。

四、工作温度

推力圆柱滚子轴承和推力圆柱滚子保持架组件的工作温度范围为–20 °C 到+120 °C。
