INA直线滚动轴承及直线滑动轴承全系列总概括

时间:2018-12-21 23:24 作者:admin 分享到:
INA直线轴承是传输运动的理想之选。关于旋转轴承,间隔的规划要考虑工作时是翻滚或是滑动。


三一集团将与挪威NBT公司在新兴市场开展风机合作



关于直线部件的要求依使用领域不同而有所差异。在传输和上料体系中,同时要求的是速度和精度,例如,丈量仪器,着重的就是精确度和刚性。为特定的使用找到恰当的直线扶引体系,完备的产品和仔细的咨询是很重要的。 INA 供给:广泛的直线产品和专业的服务:更近一步,恰当匹配必定使用的附件会使导轨体系的归纳标准范围更优化,

每个直线产品所具有的规划特性使其特别适合于某一特定的直线安置中。一般地,导轨体系的挑选使用原则只能缩减到一点,因为您需求考虑越来越多的要素并且要衡量利弊。除了载荷、加速度、速度、行程之外,还需求考虑温度、光滑、振动、安装、保护等要素。

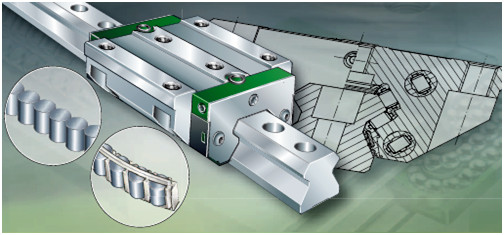

直线翻滚轴承
直线翻滚轴承包括直线扶引体系,滚轮扶引体系,光轴及直线球轴承扶引体系,平板保持架扶引体系,直线循环滚珠或滚柱扶引体系以及驱动单元(执行器和工作台)。别的, INA 也制作特殊的微型扶引体系,用于小型的规划使用。例如,机电一体化和精细工业上的使用。 这些紧凑的元件具有非常大的承载能力、低冲突、高刚性、还有保持架和循环类型供您挑选。因为规划紧凑,它们可替代需求很大空间的计划。

这些扶引体系包括一个导轨/滑块单元,一个直线球轴承/光轴体系或带之间有滚子或球平保持架的扶引单元。驱动单元为单轴或多轴的完好体系,带有机械引导体系,电机及与体系相配的控制器。
线扶引体系为即装型定位导轨,主要为无行程限制。平板保持架扶引体系和直线扶引副因为保持架的原因用于有限行程的场合。 滑块支撑来自各个方向的力-除了运动方向-及绕一切轴的力矩。带有直线球轴承的光轴扶引体系适用于支撑从两个方向来的负载,并可补偿光轴静态的偏差。因为工作中经常要求高刚性和高精度,大多数单元已预载或许或安装时能被预载。因为不同的精度和预载等级,可满足使用中不同的扶引和定位的要求。
为了决议扶引体系的尺寸, 首要考虑载荷的等级和类型以及对滑块寿命和滑块可靠性的要求。总的来说,相同的外形尺寸,滚子滑块比球类型的滑块能承受更大的载荷。球扶引体系通常用于小至中等载荷和高动态运动,滚柱扶引体系用于高载荷。假如要支撑高载荷,平板保持架和循环滚子扶引体系也适用。
直线滑动轴承
在滚动轴承中,轴承圈被翻滚单元(翻滚体)分开,在滑动扶引体系中,可移动的部分在静态导轨或轴上滑动。根据轨道体系的类型,滑动层在可移动或刚性好的组件上。光滑油嵌入滑动层来到达光滑目的。线滑动轴承是无限行程长度的直线定位轴承。这些直线扶引体系可能是微型滑动扶引体系,INA直线滑动轴承和INA直线滑动轴承单元以及平板扶引体系。微型滑动扶引体系包括一个导轨/滑块体系和无需保护的滑动层,INA直线滑动轴承单元是一个低保护要求的安装在轻金属圈内的INA衬套。平板扶引体系是保护要求极低的滑动层在导轨上的扶引体系。滑动扶引体系简直无磨损,又有着高静态承载能力,对冲击载荷和污染不灵敏,噪音小,工作无粘滑现象。无需保护的滑动扶引体系不需求光滑,低保护要求材料,良好的极限工作特性。因为多用途的特性,滑动扶引体系用于许多领域,特别是要求免保护或许低保护,有光滑油缺乏的可能或不能用光滑油的场合。直线滑动扶引体系的使用寿命取决于负载,滑动速度,温度和工作周期。有一些额定的限制要素,包括污染、干工作的腐蚀、或光滑缺乏呈现的光滑剂老化。因而,基本额定寿命是仅供参考 。直线滑动轴承上的许多外界影响是无法估算。因而,工作条件下的测试出的扶引体系的使用寿命是最精确可靠的。
